Esta ilustración representa el símbolo que se halla en la franja central de la bandera de India, denominado Ashoka Chakra que es una representación del 'dharmachakra' ('la rueda de la religión', en idioma sánscrito), la cual consta de 24 radios que representan una hora del día. La rueda representa la prevalencia de la justicia durante las 24 horas del día.
Los detalles técnicos de la Ashoka Chakra aparecen en la norma india IS-1 de 1968, refrendada en el año 2003. El archivo se halla en la página https://law.resource.org/pub/in/bis/S12/is.1.1968.pdf (pp. 13-14)
Visualization of chemical experiment data with Tufte style axes, which demonstrates the ability of LaTeX to dynamically generate figures from raw data files.
This plot uses two data files and does some calculations in pgfplots to standardise them. It shows 'scan rate normalised cyclic voltammograms', and could more generally be used for 'cyclic voltammetry' results.
Original source: http://pgfplots.net/tikz/examples/cyclic-voltammetry/
Some examples of how the packages tikz and pgfplots can be used to create fully vectorized graphics directly in the LaTeX document. An example of how a flowchart can be generated in LaTeX is also given. It combines the packages tikz and overpic and shows how to overlay/embed intrinsic LaTeX text onto images created elsewhere.

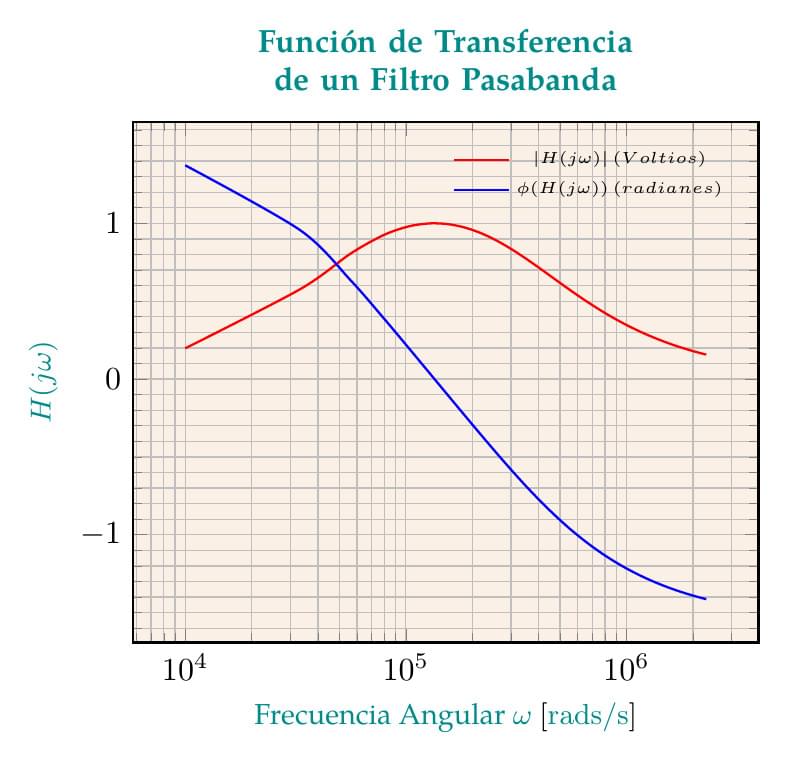

El presente es un gráfico doble de una Función de transferencia de un circuíto RLC en serie definida por la relación entre el voltaje en la resistencia (\(V_R\)) y el voltaje en la fuente (\(V_S\)). La ecuación obtenida es \(H(j\omega)=\frac{j\omega RC}{LC(j\omega)^2+RCj\omega+1}\). En el listado, se definen los valores de R, L y C en función de los cuales se traza la gráfica de la ganancia (en rojo) y del desfase (en azul), para el rango de frecuencias considerado.
La función de transferencia fue obtenida de la web "Guía práctica para construir un diagrama de Bode y se aprovecha el uso de GNUPLOT para graficar la función de transferencia, la cual depende de variables complejas.
