\section{משוואות מסדר שני בשני משתנים}
\begin{cheatformula}[מושגים]\\
\pagenote{וואו איזה הערה}
צורה כללית:
$$au_{xx}+2bu_{xy}+cu_{yy}+du_{x}+eu_{y}+fu=0$$
\textbf{הדיסקרימיננטה} $(\delta)$ של המשוואה מוגדרת כ:
$$\delta\equiv b^{2}-ac$$
ה\textbf{חלק העיקרי של המשוואה} מוגדר כ:
$$au_{xx}+2bu_{xy}+cu_{yy}$$
\end{cheatformula}
\section{קריטריוני כניעה וכשל}
\begin{cheatformula}[קריטריון רנקין]
$$\sigma_{\text{eq}}=\max_{}\left\{ \left|\sigma^{(i)}\right| \right\}$$
\begin{cheatformula}[קריטריון טרסקה]
$$\sigma _{\text{eq}}=\max_{}\left\{ \left|\sigma^{(1)}-\sigma^{(2)}\right|,\, \left|\sigma^{(2)}-\sigma^{(3)}\right|,\, \left|\sigma^{(1)}-\sigma^{(3)}\right| \right\}$$
\end{cheatformula}
\end{cheatformula}
\begin{cheatformula}[קריטריון פון-מיזס]
$$\sigma_{\text{eq}}=\dfrac{1}{\sqrt{ 2 }}\sqrt{ (\sigma^{(1)}-\sigma^{(2)})^{2}+(\sigma^{(1)}-\sigma^{(3)})^{2}+(\sigma^{(3)}-\sigma^{(2)})^{2} }$$
\end{cheatformula}
\begin{cheatformula}[מקדמי ביטחון $K$]
$$\sigma_{\text{eq}}=\dfrac{\sigma _{y}}{K}$$
\end{cheatformula}
\begin{cheatformula}[מיכלי לחץ גליליים דקי דופן]
$$\sigma_{rr}\approx 0,\, \quad \sigma_{zz}=\dfrac{1}{2}P \dfrac{R}{t},\,\quad \sigma_{\theta\theta}=P \dfrac{R}{t}$$
אם המיכל נתון תחת פיתול $T$:
$$\sigma_{\theta z}=\dfrac{Tr}{J}$$
\end{cheatformula}

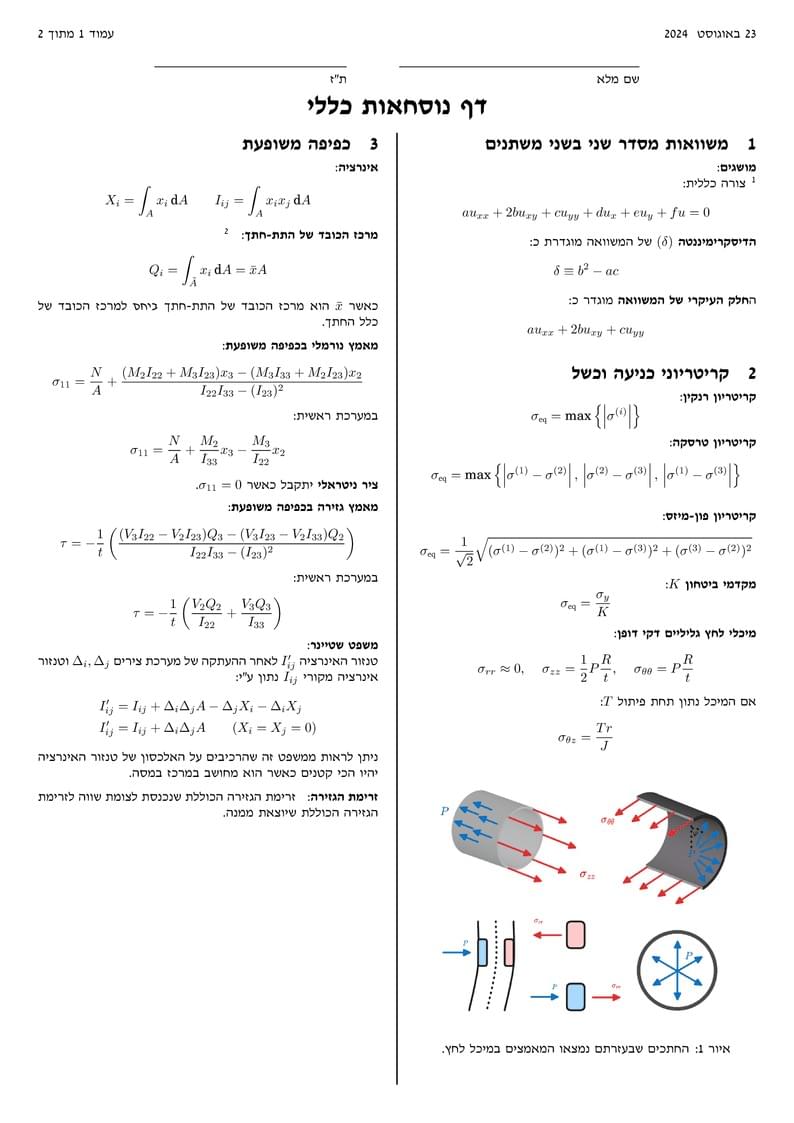

\cheatimage{cyl.png}{החתכים שבעזרתם נמצאו המאמצים במיכל לחץ.}{cyl}
\section{כפיפה משופעת}
\begin{cheatformula}[אינרציה]
\begin{gather*}
X_{i} =\int _{A}x_{i} \, \mathrm{d}A\qquad
I_{ij} =\int _{A} x_{i}x_{j} \, \mathrm{d}A
\end{gather*}
\end{cheatformula}
\begin{cheatformula}[מרכז הכובד של התת-חתך]
\pagenote{ישנו הבדל מאוד משמעותי בין $X_i$ ל-$Q_i$. בעוד $X_i$ מחושב על כל החתך, $Q_i$ מחושב על התת-חתך, כאשר $x_i$ נתוון ע"י מרכז המסה של כלל החתך $A$.}
$$Q_{i}= \int _{\tilde{A}}x_{i} \, \mathrm{d}A=\bar{x}A$$
כאשר $\bar{x}$ הוא מרכז הכובד של התת-חתך \textit{ביחס} למרכז הכובד של כלל החתך.
\end{cheatformula}
\begin{cheatformula}[מאמץ נורמלי בכפיפה משופעת]
$$\sigma_{11}=\dfrac{N}{A}+\dfrac{({M}_{2} {I}_{22} +{M}_{3} {I}_{23} ){x}_{3} -({M}_{3} {I}_{33} +{M}_{2} {I}_{23} ){x}_{2} }{{I}_{22} {I}_{33} -({I}_{23})^{2} }$$
במערכת ראשית:
$$\sigma_{11}=\dfrac{N}{A}+\dfrac{{M}_{2}}{I_{33}}{x}_{3} -\dfrac{M_{3}}{I_{22}}{x}_{2} $$
\textbf{ציר ניטראלי} יתקבל כאשר $\sigma_{11}=0$.
\end{cheatformula}
\begin{cheatformula}[מאמץ גזירה בכפיפה משופעת]
\begin{align*}
\tau & =-\dfrac{1}{t}\left( \dfrac{({V}_{3} {I}_{22} -V_{2}{I}_{23} ){Q}_{3} -({V}_{3} {I}_{23} -{V}_{2} {I}_{33} ){Q}_{2} }{{I}_{22} {I}_{33} -({I}_{23})^{2} } \right)
\end{align*}
במערכת ראשית:
$$\tau=-\dfrac{1}{t}\left( \dfrac{{V}_{2} {Q}_{2} }{I_{22}}+\dfrac{{V}_{3} {Q}_{3} }{I_{33}} \right)$$
\end{cheatformula}
\begin{cheatformula}[משפט שטיינר]\\
טנזור האינרציה $I_{ij}'$ לאחר ההעתקה של מערכת צירים $\Delta_{i},\Delta_{j}$ וטנזור אינרציה מקורי $I_{ij}$ נתון ע"י:
\begin{align*}
&I_{ij}'=I_{ij}+\Delta_{i}\Delta_{j}A-\Delta_{j}X_{i}-\Delta_{i}X_{j}\\
&I_{ij}'=I_{ij}+\Delta _{i}\Delta _{j}A \qquad (X_i=X_j=0)
\end{align*}
ניתן לראות ממשפט זה שהרכיבים על האלכסון של טנזור האינרציה יהיו הכי קטנים כאשר הוא מחושב במרכז במסה.
\end{cheatformula}
\begin{cheatformula}[זרימת הגזירה]
זרימת הגזירה הכוללת שנכנסת לצומת שווה לזרימת הגזירה הכוללת שיוצאת ממנה.
\end{cheatformula}
\section{שיטות אנרגיה}
\begin{cheatformula}[אנרגיית שינוי צורה]
$$U=\dfrac{1}{2}\int _{V} \sigma_{ij}\varepsilon_{ij} \, \mathrm{d}V$$
במקרה של קורה במתיחה:
$$U=\int _{L} \dfrac{1}{2} \dfrac{N^{2}}{EA} \, \mathrm{d}{x}_{1}$$
קורה בפיתול:
$$U=\dfrac{1}{2}\int _{L} \dfrac{T^{2}}{GJ} \, \mathrm{d}{x}_{1} $$
קורה בכפיפה:
$$U =\dfrac{1}{2}\int _{L} \dfrac{({M}_{2})^{2}}{E{I}_{33}} +\dfrac{({M}_{3})^{2}}{E{I}_{22}} \, \mathrm{d}{x}_{1}$$
\end{cheatformula}
\begin{cheatformula}[כוח והזזה מוכללים]\\
\textbf{כוח מוכלל} (כוח מרוכז או מומנט) מסומן ב-$Q_i$.\\
\textbf{ ההזזה המוכללת} (שקיעה/זווית) במקום ובכיוון בו פועל $Q_i$ מסומן ב-$q_i$.\\
כוח והזזה מוכללים קשורים לינארית ע"י מטריצת ההיענות/הקשיחות:
$$Q_{i}=K_{ij}q_{j} \quad \text{ or } \quad q_{i}=S_{ij}Q_{j}$$
$S_{ij}$ משמעותו הוא הזזה של $q_{i}$ עקב כוח מוכלל $Q_{j}$ בגודל יחידה.
\end{cheatformula}
\begin{cheatformula}[משפט ההדדיות של בטי-מקסוול]
$$S_{ij}=S_{ji}$$
\end{cheatformula}
\begin{cheatformula}[המשפט השני של קסטיליאנו]
$$q_i=\dfrac{ \partial U }{ \partial Q_{i} }$$
\end{cheatformula}
